Description

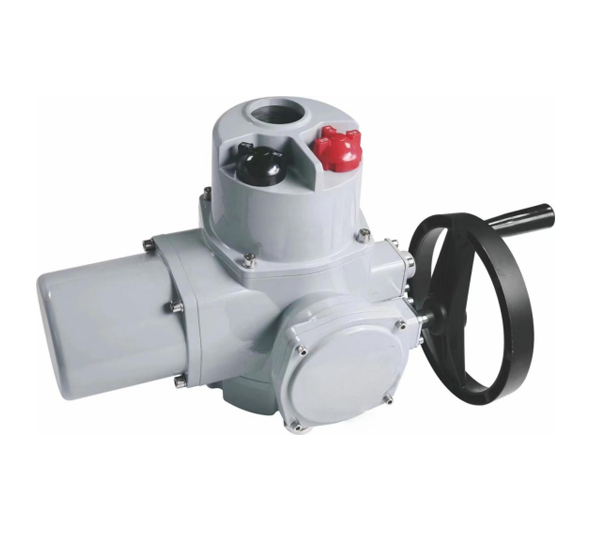

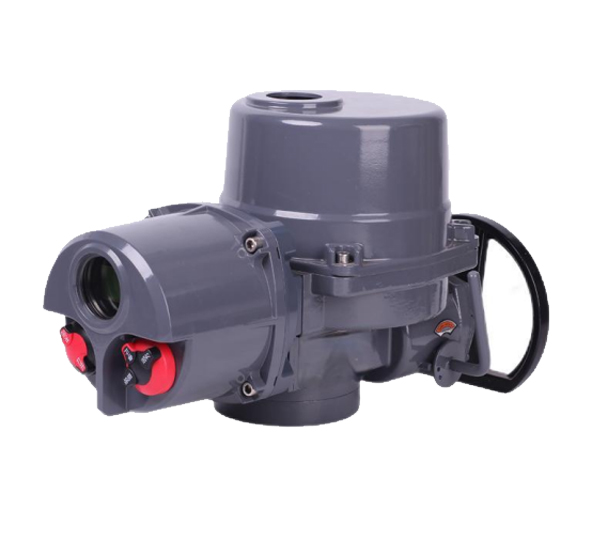

电动执行机构是工业过程测量和控制系统的终端控制装置，它能够将系统的控制信号转换成输出轴的角位移，从而调节设备位移状态。本公司产品在吸收了国内外主流产品的基础上，结合市场需求及未来发展方向，研发出的一款产品。具有简单化、标准化、系列化，在使用和维修过程中所需要的备件数量品种大为减少，降低了维护运行费用。

1. 角行程（部分回转）：输出0-90°转角力矩，用于驱动蝶阀、球阀、风门、挡板门等。
2. 多回转：用于驱动需要多圈转动的阀门，如闸阀、截止阀、插板阀等。
3. 直行程：用于驱动直线位移的阀门，如调节阀等



基本技术指标 ：

⑴电源电压：交流220V/50HZ、380V/50HZ，其它电压可定制

⑵控制信号方式：

①模拟信号4-20mA

②无源接点控制

③有源接点控制

④总线控制

⑶阻尼特性：0次振荡

⑷灵敏度：0.3％～3%可调

⑸基本误差：1％-2.5％、回差：≤1.0％、死区：≤1.0%

⑹外壳防护等级：IP67

⑺电机绝缘等级：B（F）级

⑻工作制：100％

每小时启动次数1200-1800次

⑼使用现场环境温度： -20～＋70 ℃，特殊环境可定制。

⑽使用现场环境湿度：≤95％无凝露

⑾绝缘电阻：输入端子与机壳间≥20MΩ

电源端子与机壳间≥50MΩ

输入端子与电源端子间≥50MΩ

绝缘强度：输入端子与机壳间 500V

输入端子与电源端子间 500V

电源端子与机壳间220V电源 1500V、380V电源 2000V

飘移：48小时飘移不大于额定行程的1 .0%



基本特点：操作简单、运行可靠、控制方式可选、维护少 。

⑴断信号保位    ⑹自动调序    ⑾全铝合金箱体

⑵过力矩保护    ⑺红外遥控    ⑿防误操作

⑶过流保护      ⑻手轮操作    ⒀电路板集成化、模块化

⑷电机过热保护  ⑼本体操作旋钮

⑸缺相保护      ⑽免开盖调试
